簡介：

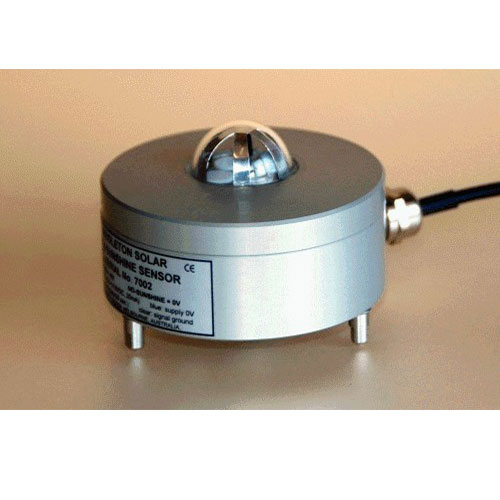

SD4日照時間傳感器是半球遮陽下四個相同的全方位的傳感器。嵌入式微控制器執行一個復雜的對比評價算法準確區分直接陽光、漫射陽光。
SD4日照時間傳感器使用海洋級鋁合金材料，具有耐腐蝕性，尺寸合理重量輕，有全封閉的玻璃圓頂保護傳感器，利用簡單的高/低輸出來表示有/無陽光。
● 容易使用，可靠，精確
● 卓越的性能，甚至可以在云遮光條件下
● 全密封，玻璃半球頂罩保護傳感器
● 簡單的高/低輸出，用于只是有陽光/無陽光
● 可以在任何緯度、精度操作，無需校準
● 海洋級鋁制、陽極電鍍處理，抗腐蝕
● 緊湊的尺寸，重量輕
● SD4替代了Middleton Solar的RS-4和RS-6日照時數傳感器
● 符合WMO日照時數定義
● 植入的微控制器對四個全向傳感器每秒鐘采樣一次
● 運算法則重要性、差異，以及變動率，測定太陽狀態
● 每六十秒鐘更新一次輸出狀態（可選擇三十秒鐘）
● 永久性密封結構，及內部干燥劑
● 低功率消耗
● 無移動部件，無日常維護需求
● TTL信號輸出接口，容易連接至累計時間表或數據采集器上
● 使用外電路電阻，可以降低輸出電壓
● 含用戶手冊
技術參數：
SD4日照時間傳感器 | |
日照時間誤差 | <±0.1小時 |
日照分辨率 | 0.02hr（0.01hr選項） |
陽光臨界值（太陽直接輻照度） | 120 W.m-2± 15% |
視角 | 360° |
光強范圍 | 0 - 1500 W.m-2 |
光譜范圍 | 300 - 1150nm |
光譜選擇性 | -5 to +10% |
工作緯度 | -90° to 90° |
穩定性 | < 0.5%每年 |
溫度響應 | < 2% |
工作溫度 | -30 to +60°C |
工作濕度 | 0-100% RH |
信號輸出 | 有陽光：=+5V輸出（內置上拉1KOhm電阻） 無陽光：=0V輸出 |
響應時間 | 小于1秒 |
采樣周期 | 60s（可選30s） |
電源消耗 | 5.5-14.5VDC, 20mA 最大 |
檢測器 | 硅光電二極管 |
電纜長度 | 5米，四芯 |
密封等級 | IP65 |
尺寸大小 | 150 x 150 x 150mm |
凈重量 | 0.8Kg; 0.5Kg |
