用途：TMSO無線樹木穩定安全性測試儀是TMS3的升級版，用于測量樹根的錨地程度及樹木的穩定安全性。PiCUS TMSO是用于遠程監視樹木運動的創新系統。傳感器基于已建立的TMS3，同時使用新的基于云的數據上傳將結果直接提供給用戶。當風吹動樹木，樹木開始搖動，負荷傳到根部，TMSO記錄樹木的動態搖擺運動。根據Wessolly (Wessolly & Erb, 1998)的發現，利用靜態拉伸測試能夠測量樹木根部安全穩定性。在靜態拉伸測試時，樹木受到來自絞車或繩索的負荷發生傾斜，與周圍其它樹木進行比較，可以得出樹木所受負荷的大小。將人為施加負荷與自然風引起的負荷對比，通過專業軟件分析，確定自然風引起的負荷大小。

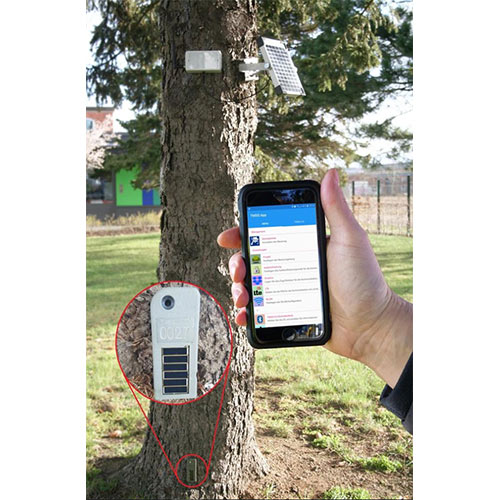

      PiCUS TMSO被設計為無線傳輸數據形式。中央節點是無線電單元。它可以連接多達20個傳感器，這些傳感器安裝在半徑50米的樹木上并收集其數據。中央無線電單元將收集到的數據上傳到用戶可訪問的云中。

     控制命令在計算機上輸入，保存在云中，由中央單元下載并分發到傳感器。

特點：

·量輕，安裝方便；無損測量；

·采集頻率：20Hz；

·全密封設計，防水防塵；

·三維數據記錄；

·GPS準確定位樹木位置；

·GPS時間信號自動同步時間；

·野外供電，可以長時間進行野外工作；

·數據直徑通過LTE和WLAN上傳至網絡平臺，可以隨時隨地用手機APP查看下載數據；

應用方向：

·確定樹木穩定性——自然風時樹木顯示出很小或者沒有根部傾斜，表明樹木安全。

·監督施工工程附近樹木——檢測由于建筑施工導致的樹木根部損傷，樹木的潛在危險性。

·識別樹根錨地問題——在不同樹木的相同區域裝置TMS傳感器，比較樹木之間傾斜度的差別。

·結合靜態拉力測試——樹木在自然風下傾斜度較大，可用于在已知力下進行樹木靜態拉力測試。

·樹木長期檢測——對風的響應變好(新根長出)；對風的響應變差(根部惡化或被根部損傷)；對風的響應無明顯變化。

技術參數：

數據分析：

采集的數據可生成圖表，清晰直觀。

傳感器數據與風速數據有著很好的擬合性和一致性

使用案例：

案例1：行道樹上全部安裝有TMSO，快速、同步測量所有樹在自然風下的傾斜。結果顯示，變好Acer 5的樹的傾斜角度明顯大于其他樹。因此，這棵樹應該進行進一步的檢測。

案例2：在高達78 km / h的風速下，在樹木上測量了不同的傾斜度。定期安裝在較高位置的控制傳感器會產生最高值。很容易看出橡木的傾斜度要小于冷杉。在冷杉中，有一個標本伸出來。
