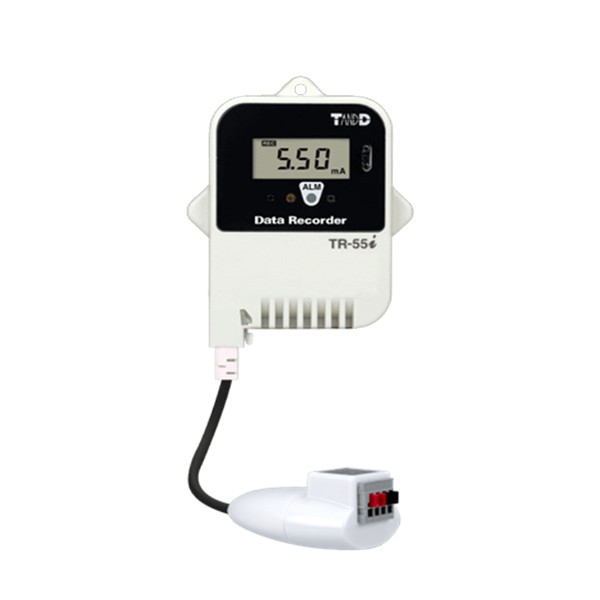

用途：緊湊型數據記錄器TR-5i系列是一種測量和記錄溫度，電壓，信號電流（4-20 mA），脈沖數的數據記錄儀。 記錄器機身防水，可在-40至80°C的各種環境下使用，可以選擇電池運行的安裝位置。 記錄的數據可以通過通信端口TR-50U2傳送到個人計算機收集和查看，進行圖表顯示和數據分析。
TR-55i-mA可以測量和記錄從儀器（如傳感器）輸出的4-20mA范圍內的模擬信號，非常適合記錄研發和制造中各種測量設備模擬信號輸出。
特點：
·采用專用數據收集器；
·具有調節溫度的功能；
·構造小巧、堅固；
·測量通道：4-20mA；
·可選15種采樣間隔，具有大容量存儲容量；
·具有刻度轉換功能，TR-55i-V/mA/P；
·兩種數據記錄系統—TR-55i-V/mA；
·高速數據下載；
·具有報警功能；
技術參數：
探頭主體 | |
測量通道 | 1個（4-20 mA） |
測量范圍 | 0-20mA（最大可達40mA） |
精度 | ±0.05 mA + 0.3 % [10 to 40°C] |
分辨率 | 0.01mA |
記錄容量 | 16000個數據 |
記錄開始方式 | 直接啟動或定時啟動 |
記錄模式 | 循環測量（當數據存儲滿時，新的數據將覆蓋舊的數據） 一次測量（當數據存儲滿時，數據記錄儀將停止記錄數據） |
記錄間隔 | 可選擇1秒、2秒、5秒、10秒、15秒、20秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、20分鐘、30分鐘、60分鐘 |
液晶顯示屏顯示項目 | 實時溫度數值、記錄狀態、記錄模式、紅外通訊狀態、電池電量警報、測量單位、記錄滿、傳感器未連接、超出測量范圍、超出上下界限范圍 |
通訊端口 | 光學通訊口 |
通訊時間 | 記錄儀記錄存滿的情況下，光學通訊：TR-50U約20秒 |
供電 | 1節LA14250鋰電池（兼容CR2鋰電池） |
電池電量 | 最大16個月，如果采用紅外通訊的話約為11個月 |
防護等級 | IP64防濺，注意：輸入模塊不防水 |
尺寸規格 | 高62×寬47×長19毫米 |
重量 | 約55克（包含電池） |
主機溫度承受范圍 | -40°C～+80°C，如果配備CR2鋰電池的話為-20°C～+60°C |
附件 | 輸入模塊AIM–3010，鋰電池（LS 14250）×1，表帶×1，使用說明書（含保修卡）×1 |
外置溫度探頭：
AIM-3010電流模塊 | |
 | |
測量范圍 | 0-20mA（最大可達40mA） |
測量分辨率 | 0.01mA |
測量精度 | -40～10°C: ±0.1mA + 0.3% 10 ～ 40°C: ±0.05mA + 0.3% ； 40 ～80°C: ±0.1mA + 0.3%； |
輸入阻抗 | 100Ω ±0.3Ω |
電纜長度 | 0.78米 |
操作環境 | 溫度：- 40-80°C，濕度：90% RH或更少（無冷凝） |
傳感器連接 | 電纜插入連接：加號（+）2個并行終端，減號（-）2個并行終端：共4個終端 |
連接線 | 單線：Φ0.32～Φ0.65mm（AWG28～AWG22），Φ>0.65mm（AWG22） 雙絞線：0.32mm2（awg22），Φ>0.12mm 剝線長度：9～10mm |
電纜延長 | 可使用延長線 TR-3C30 延長3米 |
其他配件
TR-50U2數據下載器 | |
 | |
用途 | 數據下載 |
通訊 | USB通訊：USB2.0 光通信：19200bps |
電源 | USB通訊線提供 |
操作環境 | 溫度-10℃～+60°C 濕度：90%RH以下（非冷凝） 數據采集器濕的時候禁止使用 |
重量 | 約25g |
尺寸規格 | 高80×長456×寬16.5毫米 |
防水等級 | 無 |
配件 | USB通信電纜、手冊 |
US-15C通訊數據線 | |
 | |
長度 | 1.5米 |
TR-05K3墻壁安裝支架 | |
  | |
操作環境溫度 | -40～+80°C |
承受溫度范圍 | -30℃（-30℃或-30℃以下受強烈沖擊可能會炸裂。） |
尺寸規格 | 高70×長66.6×寬24.7毫米 |
TR-00P1保養套袋 | |
 | |
配件 | 橡膠墊圈，硅膠，雙面膠帶，鎖緊螺絲×2 |
TR-3C30傳感器電纜 | |
 | |
耐熱溫度 | -25～60℃ |
防水等級 | 防濺（限定在日常生活中使用） |
電纜長度 | 3.0m |
