用途：SPN1日照輻射記錄儀是氣象級的儀器，為長期戶外測試而設計內置加熱器。也可作為遮光環日照強度計、日溫計或傳統的日照記錄器使用。SPN1日照輻射記錄儀操作簡便，無須常規調整和極性排列，可在任何緯度都可工作。??特點：·總輻射和散射輻射都可以同時測量，單位W/m2；·輻射WMO標準的日照閾值：120 W/m2導向光束；·無常規調整和極性排列·不需要移動部件，遮陰環和電動跟蹤裝
用途：

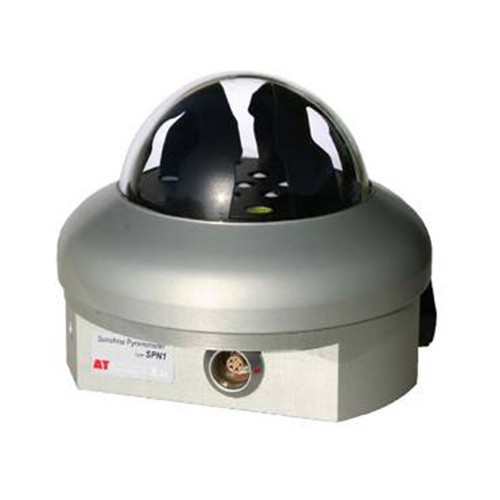

SPN1日照輻射記錄儀是氣象級的儀器，為長期戶外測試而設計內置加熱器。也可作為遮光環日照強度計、日溫計或傳統的日照記錄器使用。SPN1日照輻射記錄儀操作簡便，無須常規調整和極性排列，可在任何緯度都可工作。
特點：
·總輻射和散射輻射都可以同時測量，單位W/m2；
·輻射WMO標準的日照閾值：120 W/m2導向光束；
·無常規調整和極性排列
·不需要移動部件，遮陰環和電動跟蹤裝置；
·可在任何緯度進行測量工作；
·精密的玻璃圓頂；
·寬頻率的熱堆傳感器；
·接近理想的光譜和余弦響應；
·標準的輸出靈敏度。
應用：
氣象學 | 農業和植物研究
| 建筑學和建筑物設計 |
設計特點：
SPN1 采用一排7 個微型熱堆傳感器和控制器控制遮光方式來測量射入日光的直射和散射部分。遮光方式和微型熱堆傳感器的排放，使得無論太陽在什么位置，至少有1 個熱堆傳感器完全暴露在陽光下并且至少有1 個完全在陰暗處。所有7 個微型熱堆傳感器接收同樣量的散射光。根據每個熱堆的讀數，微處理器計算出總輻射和散射的地面光線，并通過這些值得估算出日照狀況。
輸出：
SPN1 為總輻射和散射提供了兩個模擬電壓輸出及日照時數的數字輸出。這些輸出信號與數據記錄器相連，如Delta- T 的DL2e 及GP1。也可以直接通過RS232 串口連接電腦獲取讀數。
加熱器：
在結露、結冰、下雪的情況下，內置的加熱器可使玻璃圓頂仍保持透明，確保在惡劣的氣候條件下也能測得可靠的數據。
SPN1的設計原理：
SPN1 的設計原理被試用在Delta-T 的BF3 輻射傳感器上，并通過了有效測試。采用微型熱堆傳感器，高質量的玻璃圓頂和鋁制外殼，大大改進了最初的設計。內部電子元件為重新設計為高精確度、低功耗元件。SPN1 將總輻射減去散射可以得出直接輻射。
實驗比較結果：
SPN1 與Kipp & Zonen CM6B
Kipp & Zonen CM6B 傳感器中的一個被太陽追蹤圓盤遮蓋住。以下展示了樣品的測試結果。（SPN1無需太陽追蹤部件）
日照時數：
日照亮度的WMO 極限為與太陽直接光束垂直的平面上所接收到的120W. m-2.. 它不能使用地面余弦校正傳感器直接測量，因此SPN1 采用一個基于直接輻射散射比率的運算法則，并結合它們的絕對值來估算其在WMO 標準的少數百分比內。此圖表為BF3 和Campbell-stocks 日照記錄計，在數月內試驗的結果比較圖。依據WMO標準，BF3 的每日誤差為20 分鐘。相對應的，Campbell-stocks 的精確度更差，每日誤差將近1個小時。SPN1 是目前BF3 的日照傳感器的高級版本，使用的是相同的日照時數運算法則。
SPN1日照輻射計技術規格：
WMO 級別 | 符合WMO 優質輻射計標準 |
總體精度：總輻射及散射 | ±5%（日積分），±5% ±10W/m2（每小時平均值），±8% ±10W/m2（個別讀數），精度的可信度95% ，即在正常的氣候條件下，單個讀數在所設定的限制內的概率是95% 。 |
分辨率 | 0.6 W/m2 = 0.6mV |
測量范圍 | 0 ~>2000 W/m2 |
模擬輸出的對應關系 | 1mV = 1 W/m2 |
模擬輸出范圍 | 0~2500 mV |
日照狀態極限 | 120 W/m2導向光束 |
精度狀態精度 | ±10% |
余弦修正精度 | 0-90°頂角入射光的±2% |
方位角精度 | ±5%（360°旋轉） |
溫度漂移系數 | ±0.02% / ℃ |
工作溫度范圍 | -20~+70℃ |
校正/穩定性 | 工廠校準，建議每2年校準一次 |
響應時間 | <200ms |
光譜響應 | 400~2700nm |
光譜靈敏度變化 | 10%（典型） |
非線性 | <1% |
傾斜響應 | 可忽略 |
零點漂移 | 在室溫下，每變化5℃/小時，<3 W/m2； 夜晚讀數<3 W/m2。 |
工作緯度范圍 | -90°~+90° |
密封等級 | IP67等級 |
日照狀態輸出 | 無日照=開路，有日照=短路到接地 |
供電 | 2mA（不包含加熱器電源），5~15V DC |
加熱器供電 | 12~15V DC，最大1.5A |
加熱器控制 | 外部溫度低于0℃，持續變化至20W輸出 |
最低的無霜無冰溫度（使用加熱器時） | 在風速0米/秒時-20℃，在風速2米/秒時-10℃ |
可選安裝底座 | 3×M5 底座分接孔；108mm PCD，120°間距 |
尺寸 | 直徑140毫米×高度100毫米 |
重量 | 940克 |
GP1數據采集器技術規格：
差分電壓通道 | |
電壓精度 | ±（0.3 mV+0.01%讀數）（典型在+20℃）；±（1.6 mV+0.05%讀數）（最大-20~+60℃） |
分辨率/輸入噪音 | ±0.1 mV |
輸入電壓范圍 | -0.2 V~+2.7 V |
輸入電壓極限 | -2.8 V~+3.6 V |
溫度通道 | |
溫度精度 | ±0.07℃（典型在+20℃）；±0.1℃（最大-20~+60℃） |
電阻精度 | ±0.2%讀數（最大±0.3%）（典型在+20℃）；0.5%讀數（2K~20K）（最大-20~+60℃） |
事件計數 | |
事件計數（事件6） | <50Hz，觸點閉合或 脈沖/邏輯輸入 |
事件計數（事件5） | <33kHz，脈沖/邏輯輸入。<100Hz，觸點閉合 |
供電 | |
內置電池電量 | 典型1年，9V堿性PP3電池 |
外部供電 | 11~24V DC |
開關傳感器供電 | 最大到120mA |
開關+5V基準電壓 | 5V±0.2%（典型在+20℃）；5V±1.6%（最大-20~+60℃） |
繼電器通道 | |
1個繼電器 | SPST，<30V DC或<24V AC，1A復位保險絲 |
數據記錄 | |
記錄頻率 | 1秒~24小時，用戶可設定 |
傳感器預熱 | 多重1秒，用戶可設定 |
內置閃存 | 典型>600000個讀數，非丟失性內存 |
通訊端口 | RS232（115K波特） |
物理特性 | |
環境 | 防水，IP67防護等級 |
尺寸和重量 | 140×105×45毫米，280克 |
工作溫度 | -20~+60℃ |
產地：英國
